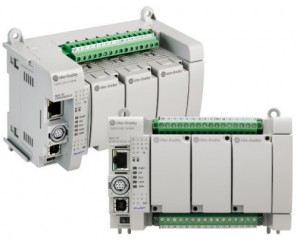

Modernizace řídicích systémů Micro850® a Micro870®
Riadiace systémy Micro850® a Micro870® prešli zásadnou modernizáciou. Počet vstupov/výstupov, rozmery a vzhľad zostali rovnaké. Pribudli ale navyše možnosti šifrovania projektov a rozšírenia komunikácie o protokol DF1. Vo verzii Micro870® pribudla navyše podpora protokolu DNP3. Rýchlosť nahrávania a sťahovania projektov sa potom v porovnaní s predchádzajúcimi verziami zvýšila až o 40%. Najdôležitejšou inováciou je vylepšená komunikácia EtherNet/IP Class 1. Pre konfiguráciu všetkých nových funkcií je potrebné mať nainštalovanú v súčasnosti najnovšiu verziu Connected Components Workbench v.21.
Podpora komunikačného protokolu DF1 bola k dispozícii už pri predchádzajúcich modeloch, teraz je ale rozšírená o módy DF1 half-duplex master, DF1 half-duplex slave a DF1 radio modem. Cez sériový port tak teraz ponúka napríklad možnosť nastaviť jednosmernú komunikáciu (half-duplex), pokiaľ hlavná jednotka neumožní vzájomnú komunikáciu, ako tomu bolo v prípade vopred používaného full-duplex módu.
Protokol DNP3 sme zase mohli stretnúť už u kontroléra MicroLogixTM 1400, teraz je zahrnutý aj v novej verzii riadiaceho systému Micro870®. Oproti bežným RTU protokolom ako napr. Modbus je DNP3 viac komplexnejší a umožňuje napríklad automatické logovanie udalostí pri výpadkoch komunikácie. Tento protokol je okrem sériovej linky možné prevádzkovať aj cez Ethernet.

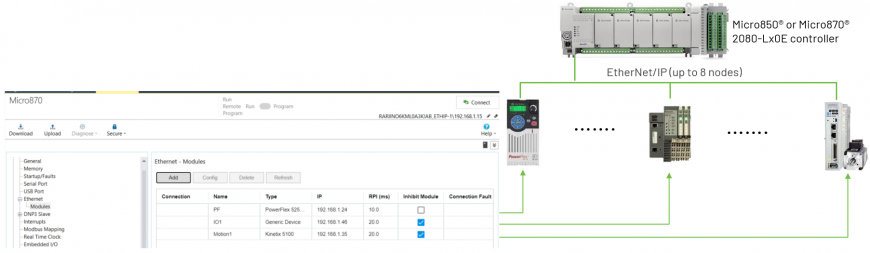

Ako už bolo načrtnuté, zásadným míľnikom je možnosť komunikácie po EtherNet/IP Class 1. To nám umožňuje pripojiť cez sieťové prvky s využitím klasických RJ-45 káblov až 8 zariadení a tie následne riadiť metódou implicit messaging, ktorá oproti metóde explicit messaging, ktorá je založená na metóde požiadavok/odpoved prenosu dát I/O a odpadá tak nutnosť čakať na odpoveď. Okrem servopohonov Kinetix 5100 a frekvenčných meničov PowerFlex 52x, je teraz možné pripojiť vzdialené vstupy a výstupy pomocou modulov Point I/O (produktový rad 1734) a tak zásadne rozšíriť nielen celkový počet I/O, ale aj spektrum aplikácií, v ktorej môže byť riadiaci systém nasadený na systém.
Micro850® sa v staršom aj novšom prevedení ponúka s 24 alebo 48 vstupmi/výstupmi, na napájanie vyžaduje 24 V jednosmerného napätia, resp. 110/220 V napätie striedavého. Na výstupe môžete vyberať medzi source/sink 24 V DC, prípadne zvoliť variant s relé výstupmi. Micro870® ponúka rovnaké možnosti napájania, na výstupe chýba možnosť zvoliť tranzistorový typ sink, navyše sa ponúka iba s 24 vstupmi/výstupmi. Tu ale môže byť ich počet navýšený až na 304 vďaka rozšíreniu až o 8 rozširujúcich modulov. Kontrolér Micro850® môže byť rozšírený len na celkových 192 I/O (4 rozširujúce moduly).

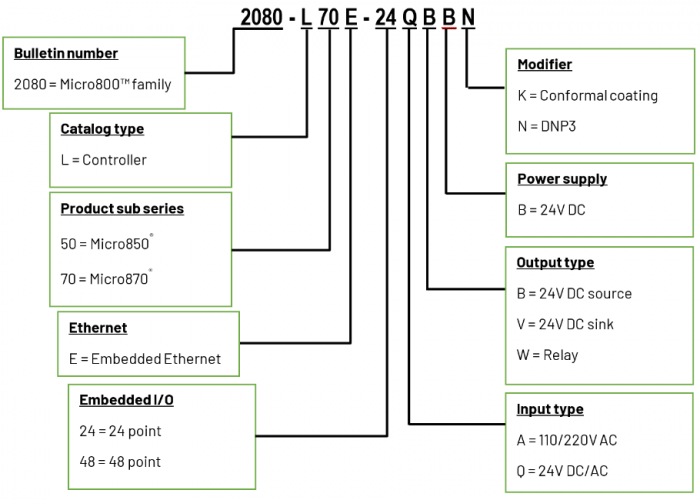

V katalógu nájdete nové prístroje pod skratkou 2080-Lx0E. Micro850® je označované ako L50E, Micro870® nájdete ako L70E. Pod písmenom E sa skrýva skratka Ethernet, aby bolo na prvý pohľad jasné, že kontrolér túto funkciu umožňuje. Kompletný význam katalógové čísla môžete vyčítať z obrázku nižšie.
